GeoCAD-R
E.1.2.2.C.8
 Schachtart
Stichworte Zweck, Voraussetzung, Ablauf, Aufruf, Eingabefelder
Zweck Es werden hier die Schachtarten definiert. Diese werden als Auswahl später in der Tabelle der Kanalstammdaten (siehe Kap. E.2.7.1).
Voraussetzung Dieses Menü ist nur zugänglich, wenn Sie das Modul "Kanal" installiert haben.
Ablauf Sie rufen im Menü "Datei/Systempflege.../Tabellen .../Kanaldaten..." den Unterpunkt "Schachtart (Bem.4)" auf.

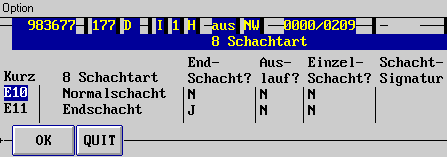

Eingabefelder Nach dem Aufruf des Menüpunktes wird eine Eingabetabelle geöffnet.

Eingabefelder (5 KB)

Bezeichnung Spalte: Bedeutung:
Kurz 3-stelliges Eingabefeld. Hier vergeben Sie ein Kurzzeichen für die Schachtart.
8 Schachtart vierzigstelliges Eingabefeld. Sie können hier eine detaillierte Beschreibung der Schachtart eintragen.
End-Schacht?
Auslauf?
Einzel-Schacht?		 1-stellige Eingabefelder. Durch die Eingabe von "J" für "Ja" und "N" für "Nein" entscheiden Sie ob es sich bei der Schachtart um einen Endschacht, einen Auslauf oder um einen Einzelschacht handelt. Die hier getätigten Eintragungen wirken sich auf die weiteren Eingabemöglichkeiten im Kap. E.2.7.1 aus.

Endschacht bedeutet: Hier beginnt ein Haltungsstrang, d.h. dieser Schacht hat lediglich eine abgehende Haltung und keinen Zulauf.

Auslauf: Hier ist ein Strang zu Ende, beispielsweise beim Auslauf in einen Vorfluter.

Einzelschacht: Ein solcher Schacht kann ein Revisionschacht sein.
Schacht-Signatur 8-stelliges Eingabefeld. Hier vergeben Sie eine Geo-Signatur für die Schachtart, die bei Erstellung einer DXF-Datei (siehe Kap. E.2.7.4) mitübergeben wird.

Spezielle Eintragungen entnehmen Sie bitte den ISYBAU-Vorschriften.
